Шарнирные подшипники |

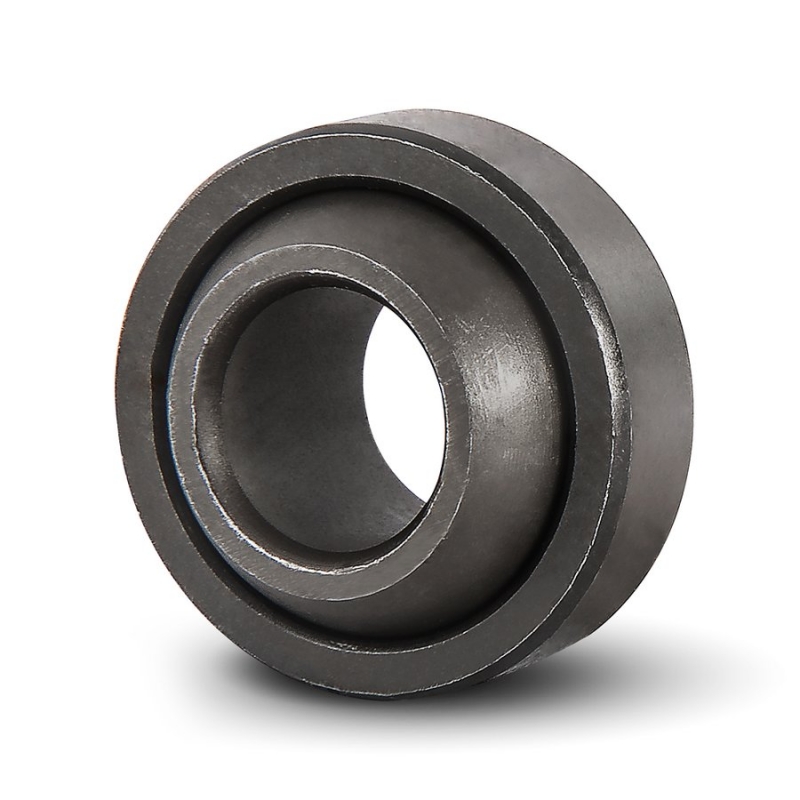

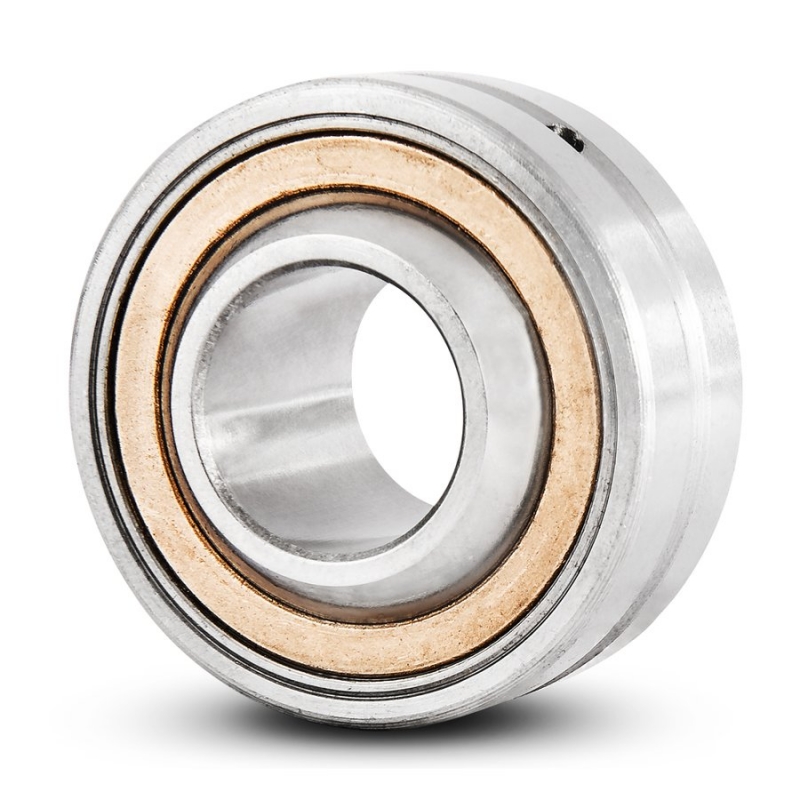

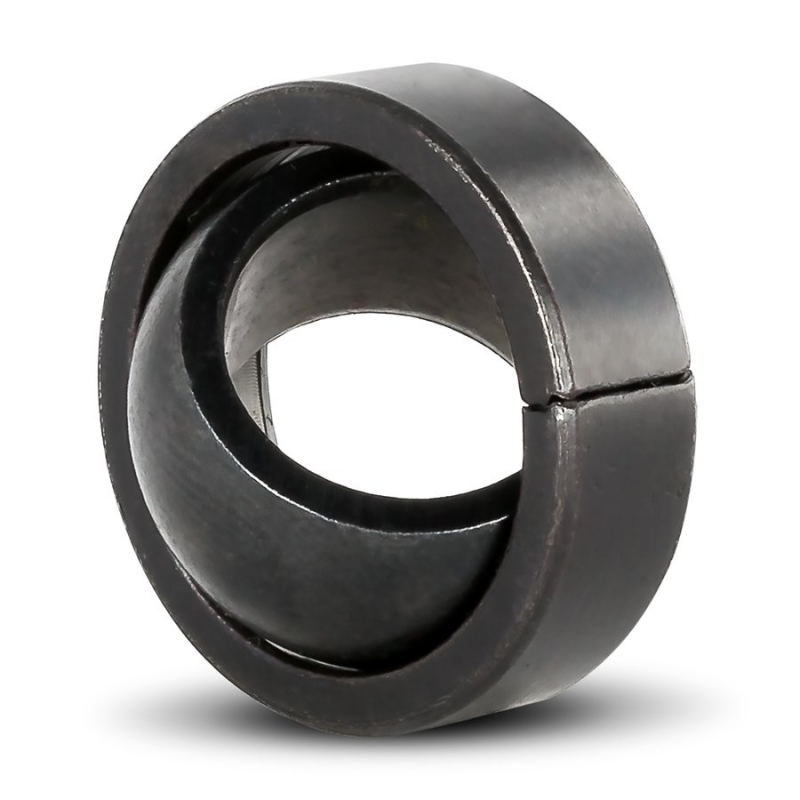

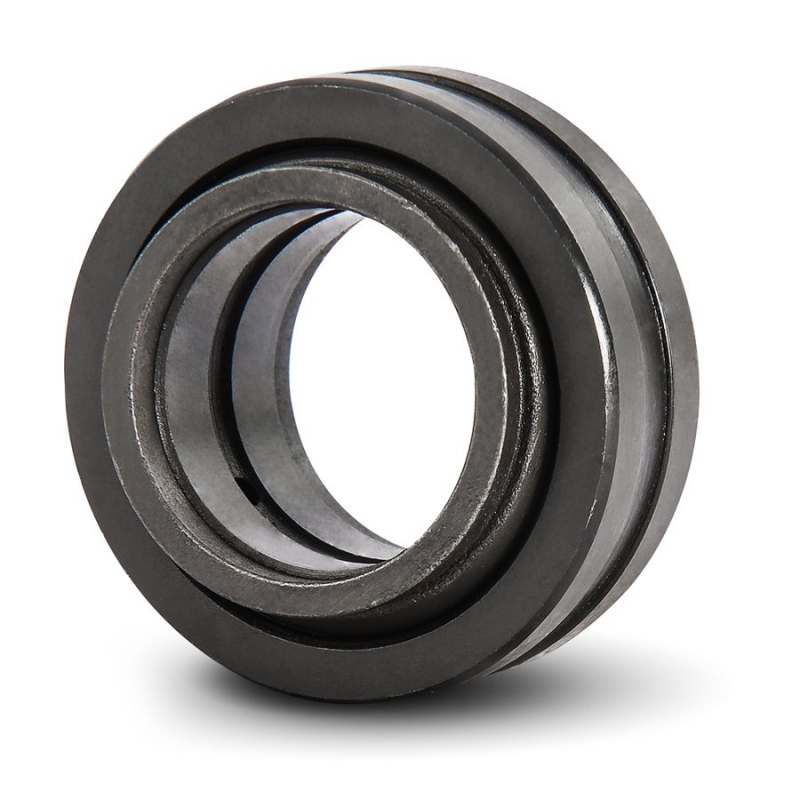

Шарнирные подшипники - это подшипники скольжения, внутренние и наружные кольца которых имеют поверхности скольжения сферической формы. Шарнирные подшипники предназначены для передачи радиальных, осевых и комбинированных нагрузок в подвижных или неподвижных соединениях машин и механизмов.
Условное обозначение шарнирных подшипников.
Дополнительное обозначение-Основное обозначениеДополнительное обозначение
Дополнительное обозначение (слева)
Дополнительное обозначение, расположенное слева перед основным обозначением через дефис, указывает на степень точности подшипника. Существуют две степени точности подшипников: 1 и 2. Степень точности 2 считается нормальной и в обозначении не указывается.
например: 1-Ш6, 1-2Ш17РУ - здесь (1-степень точности) (-2 это размерная серия)
Иногда и только для подшипников ШЛТ левее степени точности 1 указывается обозначение ряда комплектовки. Всего предусмотрено три ряда комплектовки: 2 и 0 оба по моменту трения трогания, 3 по радиальному зазору. Ряд комплектовки0 в условном обозначении не указывается. При отсутствии указания ряда комплектовки степень точности 1 в таких подшипниках также не указывается.
Основное обозначение
Основное обозначение шарнирных подшипников состоит из обозначения серии шарнирного подшипника, обозначения типа подшипника и значения внутреннего диаметра в мм.
Размерная серия шарнирного подшипника (Е, 7, 2, G, С), (3, 5, 6, 8, 9), (Н)
Существуют следующие основные размерные серии: Е, 7, 2, G, С
специальные размерные серии шарнирных подшипников: 3, 5, 6, 8, 9
и серия с ненормализованными (нестандартными) размерами: Н
Основные размерные серии: Е, 7, 2, G, С
Размерная серия 7 считается нормальной и в условном обозначении не указывается.
Размерная серия Е указывается только в том случае, когда в серии 7предусмотрен шарнирный подшипник с равным внутренним диаметром. В противном случае серия Е не обозначается.
Размерная серия G может обозначаться как русская буква Г.
Существуют специальные размерные серии шарнирных подшипников: 3, 5, 6, 8, 9
обозначающие серию ширин и диаметров, отличающуюся от основного исполнения.
например: 9ШМ35, 6ШСЛ60; 9ШС480
Русской буквой Н обозначаются подшипники с ненормализованными (нестандартными) размерами.
     |
